酸霧吸收塔熱熔焊接及色差調(diào)整技術(shù)解析

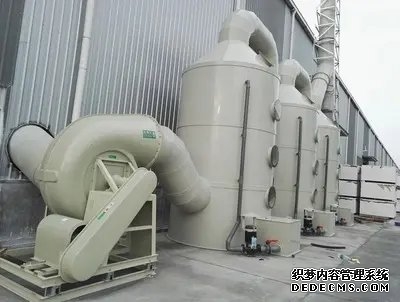

 一、酸霧吸收塔概述

酸霧吸收塔是工業(yè)廢氣處理的核心設(shè)備，主要用于去除化工、電鍍、冶金等行業(yè)排放的酸性氣體（如硫酸霧、鹽酸霧等）。其主體結(jié)構(gòu)通常采用聚丙烯（PP）、聚氯乙烯（PVC）或玻璃鋼（FRP）等耐腐蝕材料，通過(guò)填料層噴淋中和液（如堿液）實(shí)現(xiàn)氣液反應(yīng)，達(dá)到凈化目的。由于長(zhǎng)期接觸腐蝕性介質(zhì)，設(shè)備的密封性與耐久性至關(guān)重要，而熱熔焊接與色差調(diào)整正是保障其性能的關(guān)鍵技術(shù)。



 二、熱熔焊接技術(shù)詳解

1. 工藝原理

熱熔焊接是通過(guò)加熱使塑料材料（如PP/PVC）表面熔化，施加壓力后冷卻固化形成連續(xù)焊縫的連接方式。相較于膠粘或機(jī)械連接，熱熔焊接具有無(wú)滲漏風(fēng)險(xiǎn)、強(qiáng)度高、耐腐蝕性***等***勢(shì)，尤其適用于酸霧吸收塔的筒體拼接、法蘭連接及管道接口等關(guān)鍵部位。



2. 操作流程

 預(yù)處理：清潔待焊區(qū)域，確保無(wú)油污、雜質(zhì)；對(duì)板材進(jìn)行坡口加工，保證對(duì)接間隙均勻（通常為0.52mm）。

 加熱階段：使用熱風(fēng)槍或電熱板將焊接面加熱至材料熔點(diǎn)（PP約260℃，PVC約180℃），需控制溫度避免材料分解。

 加壓融合：迅速將兩熔融面對(duì)齊，施加0.10.3MPa壓力，擠出氣泡并促進(jìn)分子擴(kuò)散。

 冷卻定型：保持壓力至焊縫冷卻，自然降溫避免內(nèi)應(yīng)力導(dǎo)致變形。



3. 常見(jiàn)問(wèn)題與解決措施

 虛焊/未熔合：因溫度不足或壓力不夠?qū)е拢栊?zhǔn)設(shè)備參數(shù)并檢查加熱板平整度。

 焊縫發(fā)黃：高溫氧化所致，可降低加熱溫度或縮短加熱時(shí)間。

 收縮凹陷：冷卻過(guò)快引起，建議采用保溫棉緩冷或***化焊接順序（如分段退焊法）。



 三、色差調(diào)整技術(shù)要點(diǎn)

1. 色差成因分析

 材料批次差異：樹(shù)脂原料色母配比波動(dòng)。

 加工工藝影響：焊接時(shí)局部過(guò)熱導(dǎo)致材料降解變色。

 老化因素：紫外線照射或化學(xué)腐蝕引發(fā)表面褪色。



2. 解決方案

 原材料控制：選用同一批次原料，添加穩(wěn)定劑（如抗UV劑）延緩老化。

 工藝***化：

   焊接時(shí)采用氮?dú)獗Ｗo(hù)減少氧化；

   調(diào)整焊接速度與溫度曲線，避免碳化。

 后期處理：

   輕微色差可通過(guò)噴涂同色防腐涂料遮蓋；

   嚴(yán)重色差區(qū)域需打磨后重新熱熔修補(bǔ)。



3. 檢測(cè)標(biāo)準(zhǔn)

依據(jù)GB/T 17432007《塑料色牢度測(cè)試》或客戶(hù)定制要求，使用分光光度計(jì)測(cè)量ΔE值（色差單位），通常要求ΔE≤1.5（肉眼無(wú)明顯差異）。

 四、質(zhì)量控制與驗(yàn)收規(guī)范

1. 焊接質(zhì)量檢測(cè)

    外觀檢查：焊縫寬度均勻，無(wú)裂紋、氣孔；

    無(wú)損探傷：重要部位采用X射線或超聲波檢測(cè)內(nèi)部缺陷；

    力學(xué)試驗(yàn)：抽樣進(jìn)行拉伸強(qiáng)度測(cè)試（≥母材80%）。



2. 色差管理流程

    ***件確認(rèn)：制作樣板經(jīng)客戶(hù)簽字封樣；

    過(guò)程抽檢：每10㎡至少檢測(cè)1處；

    終檢存檔：記錄色差數(shù)據(jù)并留存影像資料。



 五、結(jié)語(yǔ)

酸霧吸收塔的熱熔焊接與色差調(diào)整是兼顧功能性與美觀性的系統(tǒng)工程。通過(guò)精細(xì)化工藝控制、嚴(yán)格的質(zhì)量檢測(cè)以及科學(xué)的維護(hù)方案，可顯著提升設(shè)備的使用壽命與環(huán)保效能。未來(lái)，隨著自動(dòng)化焊接設(shè)備與智能配色系統(tǒng)的普及，該***域技術(shù)將進(jìn)一步向高效化、標(biāo)準(zhǔn)化方向發(fā)展。
