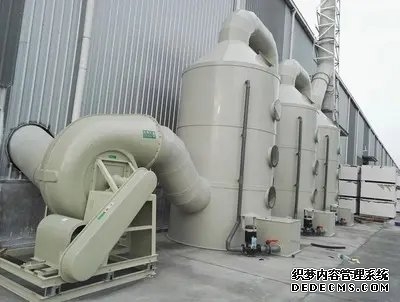

酸霧吸收塔在熱水管道系統中的鋪設方法詳解



 一、酸霧吸收塔前期準備與設計規劃

1. 系統兼容性分析

    介質***性確認：明確熱水管道的工作溫度（通常60~95℃）、壓力（常壓或低壓）及水質（是否含腐蝕性添加劑）。

    酸霧成分檢測：根據工藝需求確定酸霧類型（如硫酸霧、鹽酸霧），針對性選擇吸收液（如NaOH溶液濃度需匹配酸性強度）。

    空間布局***化：結合現場條件，***先選擇靠近污染源且便于維護的位置，預留至少1.5米操作通道。



2. 技術參數設計

    處理風量計算：按實際工況的80%~120%冗余設計，例如某電鍍車間每小時排放5000m³酸霧，則選型風量需≥6000m³/h。

    接觸時間控制：通過噴淋密度（建議2~5m³/(m²·h)）和填料層高度（通常1.2~2.5米）確保氣液充分反應。

    壓力損失預估：初始阻力宜控制在800~1200Pa范圍內，避免對原有熱水循環泵造成額外負荷。



 二、核心設備安裝要點

1. 基礎施工規范

    承重結構：采用C25混凝土基礎，預埋件水平度誤差≤3mm，地腳螺栓深度≥300mm。

    防震措施：在塔體與基礎間加裝5~10mm橡膠減震墊，振動值控制在≤4.5mm/s。



2. 模塊化組裝流程

    筒節對接：使用法蘭連接時，密封面需涂抹耐酸堿膠泥，螺栓扭矩值達70~80N·m。

    填料裝填：規整填料（如PP多面空心球）每立方米裝填量約120~150kg，散裝填料需分層壓實。

    噴淋系統校準：噴嘴與填料層***部距離保持300~500mm，噴濺覆蓋角≥120°。

 三、管路系統集成策略

1. 熱力管網接入方案

    保溫層處理：蒸汽伴熱管采用雙層硅酸鋁鎂保溫材料，外覆鋁箔防護層，導熱系數≤0.04W/(m·K)。

    膨脹節配置：在DN≥200mm的主管道上設置不銹鋼波紋補償器，補償量按ΔL=α·ΔT·L公式計算。



2. 流體動力學***化

    流速控制：進氣管流速維持在12~18m/s，出氣口設旋流板除霧器，壓降≤250Pa。

    支吊架設計：滑動支架摩擦系數≤0.1，固定支架推力計算公式F=P·A+ρ·g·H·A。



 四、智能監測體系構建

1. 在線檢測裝置部署

    pH電極校準：選用聚四氟乙烯涂層電極，測量范圍0~14pH，精度±0.1pH。

    壓差傳感器安裝：在填料層上下端設置微壓變送器，量程0~5kPa，響應時間＜1秒。



2. 自動化控制系統

    PID調節回路：根據pH反饋實時調整堿液計量泵頻率（4~20mA信號控制）。

    聯鎖保護機制：當塔體壓差＞1500Pa時自動啟動反沖洗程序，持續時間3~5分鐘。



 五、調試運行與驗收標準

1. 性能測試項目

    凈化效率驗證：采用***標GB/T 161571996檢測方法，硫酸霧去除率應≥95%。

    能耗評估：?jiǎn)挝惶幚砹侩姾?le;1.2kW·h/1000m³，水耗≤2.5t/h。



2. 運維管理規程

    周期性檢查表：制定月檢/年檢制度，重點檢查填料結垢情況（厚度＞5mm需更換）。

    應急預案：儲備備用循環泵（流量裕度30%）及應急中和藥劑（石灰乳儲備量≥2噸）。



 六、典型應用案例參考

某石化企業余熱供暖改造項目中，將酸霧吸收塔集成于95℃熱水主管道（DN300），通過增設板式換熱器實現熱能回收，使系統綜合能效提升18%，年減排SO?達4.2噸。該案例證明合理整合環保設施與熱力系統可產生顯著經濟效益。
